Автор Тема: FAQ ю Щиток приборов мк3 в мягкой панели мк2 (проводка нового образца)  (Прочитано 4522 раз)
ljosha_syncro
chlen

Сообщений: 583



« : 07 Январь 2014, 12:10:21 »

Панель и приборка

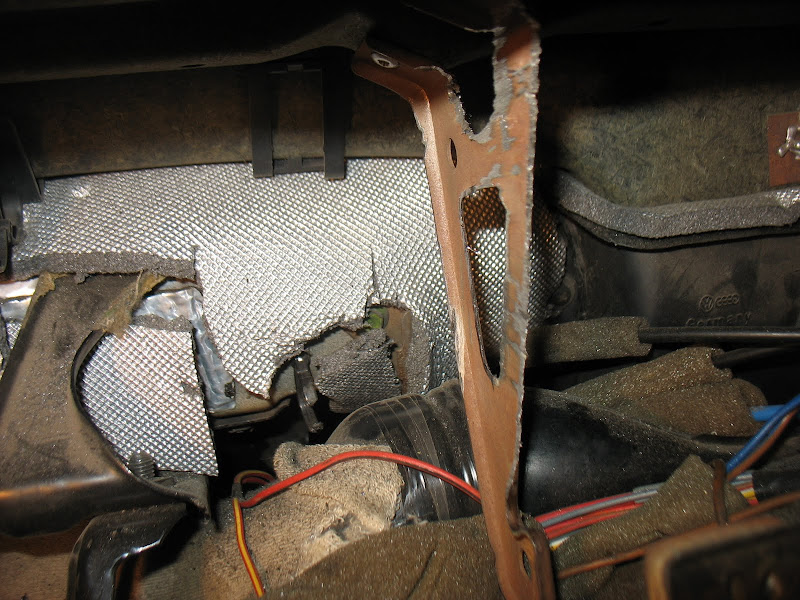

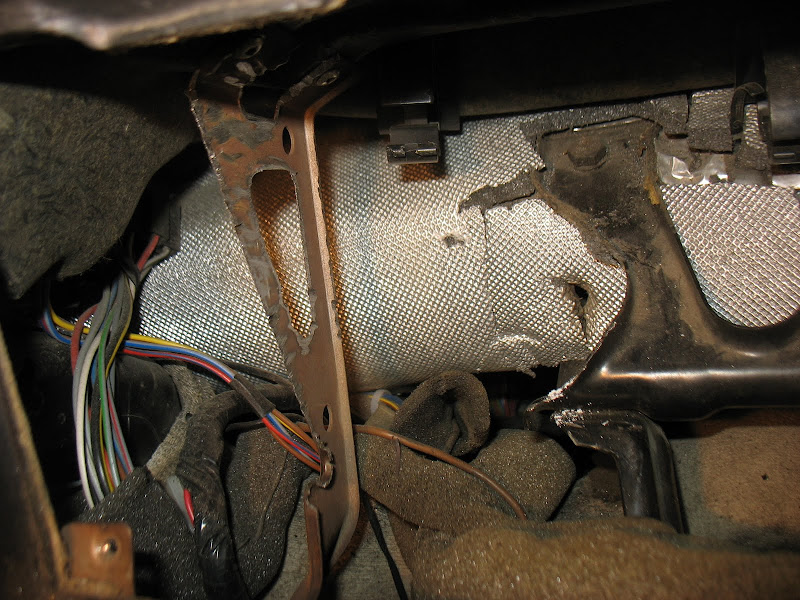

Дремелем или болгаркой подпиливаем кронштейны крепления приборки в панели

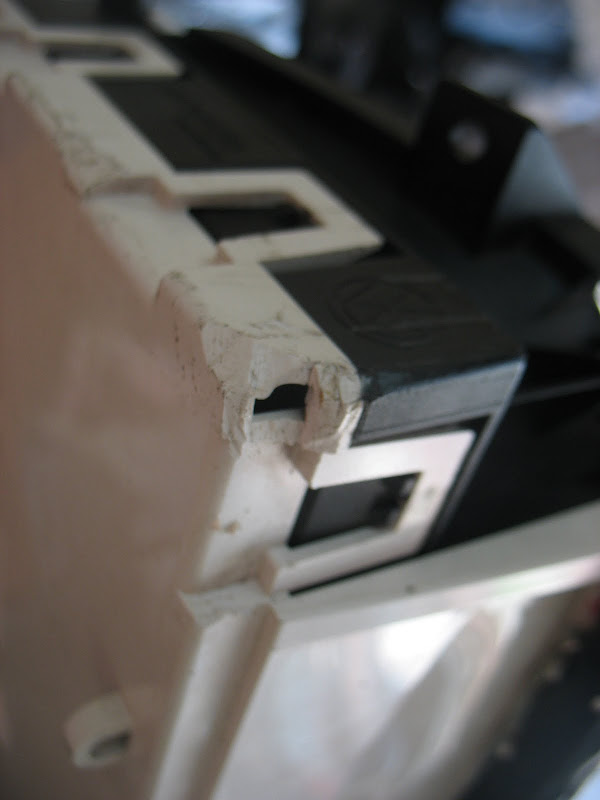

слегка подпиливаем саму приборку (меряем по месту чтоб влезла)

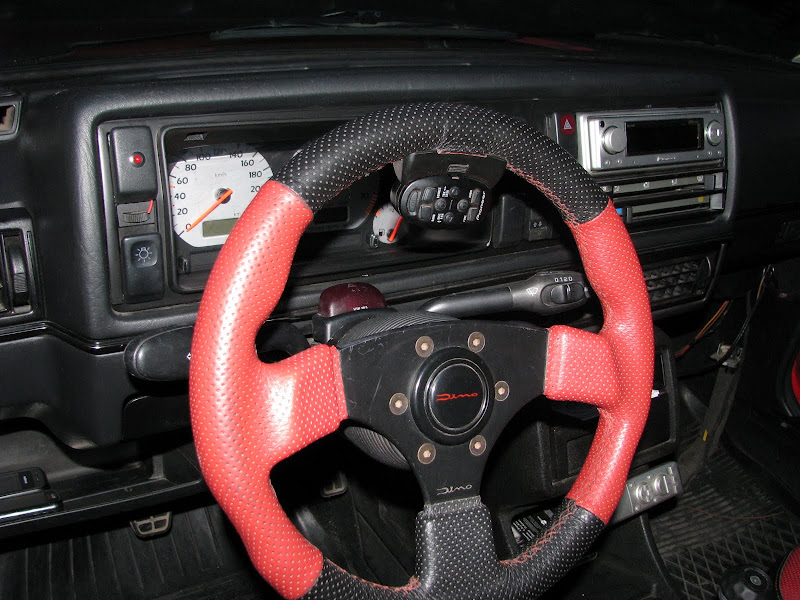

ставим с рамкой г2 и видим что у нас остаются дыры




Необходимо доработать рамку. Покупаем еще одну рамку от г2, отрезаем нужные куски и допаиваем к нашей рамке. В итоге должно получится что-то вроде этого
(фото джетты Макса, на часть рамки с кнопками не обращаем внимания, это делать необязательно)



больше фото тут http://www.drive2.ru/cars/volkswagen/jetta/jetta_ii/maxwheller/journal/288230376152050175/

Электрика
Можно использовать жгут г2, тогда придется добавить парочку недостающих проводов. Либо взять жгут с г3 где есть все нужные провода. В случае с мфа в жгуте должны быть соответствующие провода, смотрим распиновку.
Схема распиновки жгута приборной панели тут http://vwts.ru/forum/index.php?showtopic=198203
Основные датчики и показатели совпадают по проводке, поэтому должно заработать сразу
1) Повороты.
В приборке г3 лампочки показателей поворотов раздельные (правый и левый) в отличие от г2 (одна). Чтоб у нас работала панель г3 с раздельными показателями добавляем нужный провод и подключаем повороты правый и левый к проводке г2.
T28/22 - Доп. разъем х2 черн 2 - Blk/Wht - Указатель поворота левый
T28/24 - Доп. разъем х2 черн 1 - Blk/Grn - Указатель поворота правый
2) Тахометр.
Приборка г3 неадекватно показывает обороты при подключении сигнала с катушки как в г2. Поэтому берем сигнал либо с датчика Холла (зеленый провод) либо с ЭБУ двигателем (ищем выход согласно схеме вашего ЭБУ) и подаем его на  T28/10 - U1/6 - Blk/Grn - Сигнал из ЭБУ для тахометра
3) МФА
Подключение то же. Но есть ньюанс с датчиком температуры за бортом. В г2 и г3 они разные, поэтому при установке приборки г3 подключаем датчик от г3 либо аналог по мерседесу (A 012 542 65 17)
4) Спидометр.
Покупаем датчик в вашу коробку и подключаем к T28/7 - U2/2 - Vio - Сигнал датчика скорости
Подробнее будет описано позже
« Последнее редактирование: 07 Январь 2014, 12:30:14 от ljosha_syncro » Записан

golf mk2 syncro, turbo
